电子级三氯氢硅（SiHCl₃）是半导体及光伏领域至关重要的基础材料。凭借其独特的物理化学特性和对超高纯度的严苛要求，它在尖端制造工艺中占据核心地位。作为硅基材料生产的关键前驱体，SiHCl₃通过气相外延技术，支撑着高性能半导体硅外延片和碳化硅（SiC）器件的精密生长，直接影响着芯片性能和功率电子技术的发展。同时，在光伏行业，它是合成多晶硅的核心原料，推动了清洁能源技术的规模化应用。

---

一、理化性质与高纯度标准

1.1 物理与化学性质

• 物理性质: 三氯氢硅（SiHCl₃）为无色透明液体，带有刺激性气味。
  • 沸点/熔点: 沸点为 31.8°C，熔点为 -126.5°C。
  • 密度: 密度约为 1.34 g/cm³。
  • 反应性: 易挥发，在空气中能自燃。遇水或水蒸气会发生剧烈反应，释放出有毒且具有腐蚀性的烟雾（如氯化氢）。
  • 溶解性: 可溶于苯、氯仿、四氯化碳等有机溶剂，但与水接触会发生分解。
• 化学特性:
  • 易燃易爆性: 与空气混合会形成爆炸性气体（爆炸极限为 1.2% ~ 90.5%），遇明火或高温会剧烈燃烧。
  • 腐蚀性: 与氧化剂、酸类、碱类反应强烈，在潮湿环境中腐蚀性极强。
  • 毒性: 对皮肤、眼睛和呼吸道有强烈的刺激作用，高浓度暴露可能导致肺水肿或慢性呼吸道疾病。

1.2 纯度要求

电子级三氯氢硅的纯度要求极其严苛，并且随应用场景不同而变化。

应用场景	纯度要求	纯度数值
半导体硅外延片（12英寸晶圆）	11N 级	99.999999999%
一般芯片制造（6-8英寸晶圆）	8N-9N 级	99.999999% ~ 99.9999999%
国内标准（GB/T30652-2014）	≥ 99.95%	99.95%

---

二、核心应用领域

2.1 半导体制造

2.1.1 硅外延片生长

三氯氢硅（TCS）是气相外延（VPE）工艺中生长单晶硅层的硅源。核心反应式如下，通常在 1100°C ~ 1200°C 高温下进行：

三氯氢硅在CVD工艺中作为硅源具有显著优势：

• 生长速率高: 其沉积速率显著高于硅烷（SiH₄）和四氯化硅（SiCl₄）。
• 安全性与运输简便: 常温下为无色液体（沸点 31.8°C），相比于易燃易爆的气态硅烷，液态特性简化了储存和运输流程，降低了泄漏风险。
• 成本效益: 它是改良西门子法制备多晶硅的核心原料，且副产物四氯化硅（SiCl₄）可以被氢化回收为TCS，实现了循环利用，有效降低了原料成本。

2.1.2 碳化硅（SiC）外延生长

SiC外延层是制造肖特基二极管、MOSFET、IGBT等功率器件的基础。SiHCl₃是SiC外延生长工艺（CVD）的重要硅源之一，通过高温分解提供硅元素，与碳源（如丙烷、乙烯等）反应生成SiC晶体。高纯度（如 9N 级）和对硼、磷等杂质的严格控制，对于制备高质量外延层至关重要。TCS法因生长速度快、能有效抑制硅滴形成，成为高压器件外延的首选。

2.1.3 FinFET器件制造

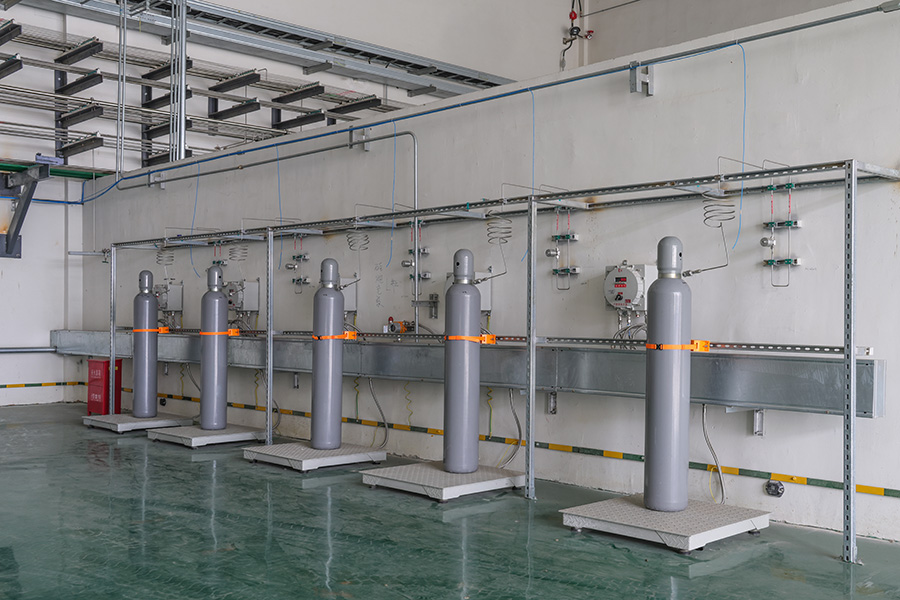

在 14 nm 及以下的先进制造工艺中，SiHCl₃作为硅源参与FinFET（鳍式场效应晶体管）三维结构的刻蚀与填充。在化学气相沉积（CVD）过程中，它用于外延生长硅或硅锗（SiGe）层。为满足缺陷密度要求，需通过超高纯度气体供应系统，将气态杂质（如 CH₄、O₂）控制在 0.01 ppb 级别。

2.2 光伏产业

三氯氢硅是改良西门子法（目前全球主流技术）生产太阳能级多晶硅的关键原料。每生产 1 吨多晶硅，约需消耗 1 ~ 1.5 吨 SiHCl₃。在氢还原炉中，SiHCl₃与氢气（H₂）通过化学气相沉积（CVD）反应生成高纯度多晶硅棒，其纯度可达太阳能级（99.99% ~ 99.9999%）或电子级。

---

三、制备与提纯工艺技术

电子级多晶硅的纯度要求达到9个“9”以上（即 Si 纯度 ≥ 99.9999999%），因此三氯氢硅的提纯与转化是工艺的核心环节。

3.1 改良西门子法的核心反应

通过氢还原反应 (SiHCl₃ + H₂ → Si + 3HCl)，三氯氢硅在高温下分解生成多晶硅棒。该反应要求原料中的硼、磷等杂质含量须低于 1 ppb，铁、铝等金属杂质需控制在 0.1 ppb 以下。

3.2 精馏提纯技术

• 塔器材料升级: 采用高纯度非金属高分子材料（如聚四氟乙烯）替代传统不锈钢精馏塔，可显著减少金属析出污染，使三氯氢硅的金属杂质降至 0.01 ppb 级别。
• 工艺优化: 结合差压耦合精馏和热泵精馏技术，能耗可降低 40% ~ 82%，同时处理能力提高 40%。

3.3 杂质控制体系

• 硼磷脱除: 采用反应-吸附-精馏耦合技术，通过分子筛吸附剂选择性捕获 BCl₃ 和 PCl₃，结合络合剂（如吡啶衍生物）形成稳定络合物，杂质脱除率可达 99.9%。
• 氢气纯化: 利用变温变压吸附结合高分子吸附材料，将 H₂ 中的 O₂、CO₂ 等杂质降至 0.1 ppm 以下。

3.4 技术瓶颈与未来方向

• 纯度极限突破: 开发超精馏-低温吸附联合工艺，目标将硼/磷杂质降至 0.01 ppb 级，支撑 1 nm 以下制程需求。
• 催化剂创新: 探索单原子催化剂（如 Pt₁/γ-Al₂O₃）在氢硅化反应中的应用，进一步提升选择性与 TON 值。
• 智能化生产: 引入 AI 实时优化精馏塔参数（如回流比、塔板数），动态响应原料波动，保障电子级产品一致性。

3.5 四氯化硅（SiCl₄）的循环利用

多晶硅生产的副产物 SiCl₄ 的回收利用率直接影响成本和环保效益。

• 冷氢化技术: 在低温（500°C ~ 600°C）、高压（3 MPa ~ 5 MPa）条件下，SiCl₄ 与 H₂ 反应生成 SiHCl₃，相比传统热氢化能耗降低 50%，转化率可达 >20%。
• 等离子体辅助: 采用直流放电等离子体激发反应，单程收率超 60%，能耗低至 4.55 kW·h/kg。
• 歧化反应: 使用 PA100 型催化剂，在 330 ~ 400 K 下实现 SiCl₄ 与 SiH₂Cl₂ 再分配生成 SiHCl₃，反应效率比无催化体系提高 3 倍。

---

四、商业前景与市场趋势

4.1 市场规模与增长

• 全球市场规模：2023年全球电子级三氯氢硅市场规模约为 12亿美元。
• 复合增长率（CAGR）：预计 2023-2030年的年均复合增长率约为 8.5%，2030年市场规模预计将达到 23亿美元。
• 中国市场占比：2023年，中国需求占全球的约 30%，预计到 2030年将提升至 45%。

4.2 需求驱动因素

• 半导体与新兴技术: 随着全球智能设备、人工智能、5G通信等技术的快速发展，半导体行业对作为核心硅源的电子级三氯氢硅的需求显著增长。特别是在第三代半导体碳化硅（SiC）外延片市场，增速达到了 25%。
• 光伏与新能源产业: SiHCl₃在光伏产业中用于多晶硅、单晶硅材料制造，光伏领域占据了 TCS 总需求的 50% 以上。中国多晶硅产能的迅速增长（2023年同比增长 60%）进一步扩大了其应用范围。

4.3 国产替代的巨大空间

目前，国内电子级三氯氢硅主要依赖进口，进口依赖度超过 70%。全球产能集中于德国 Wacker、美国 Dow Corning 等少数企业。随着中国本土化进程的加速，进口替代趋势明显，释放出巨大的市场潜力。

---
